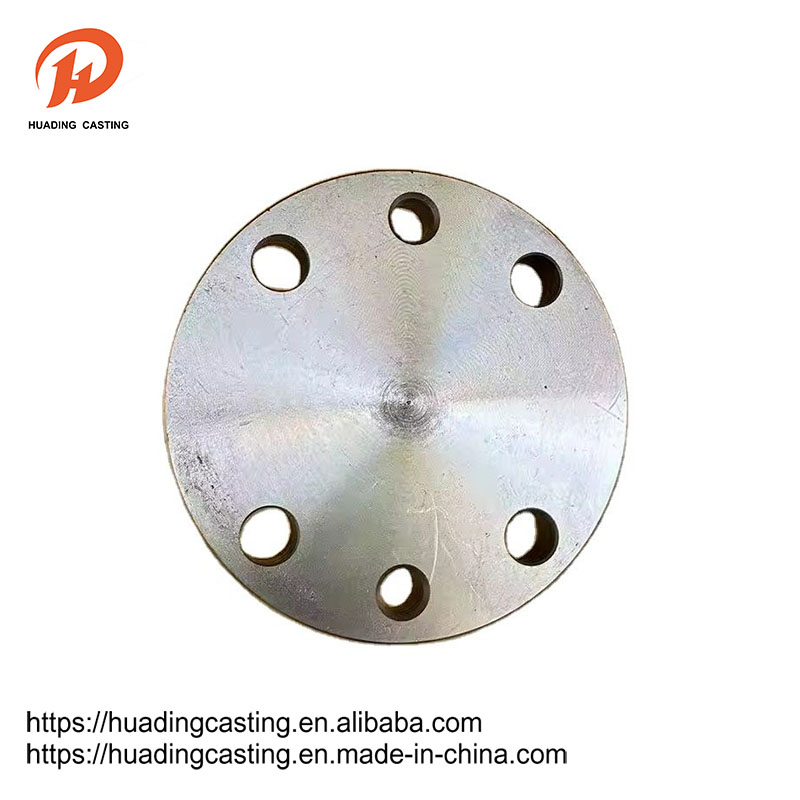

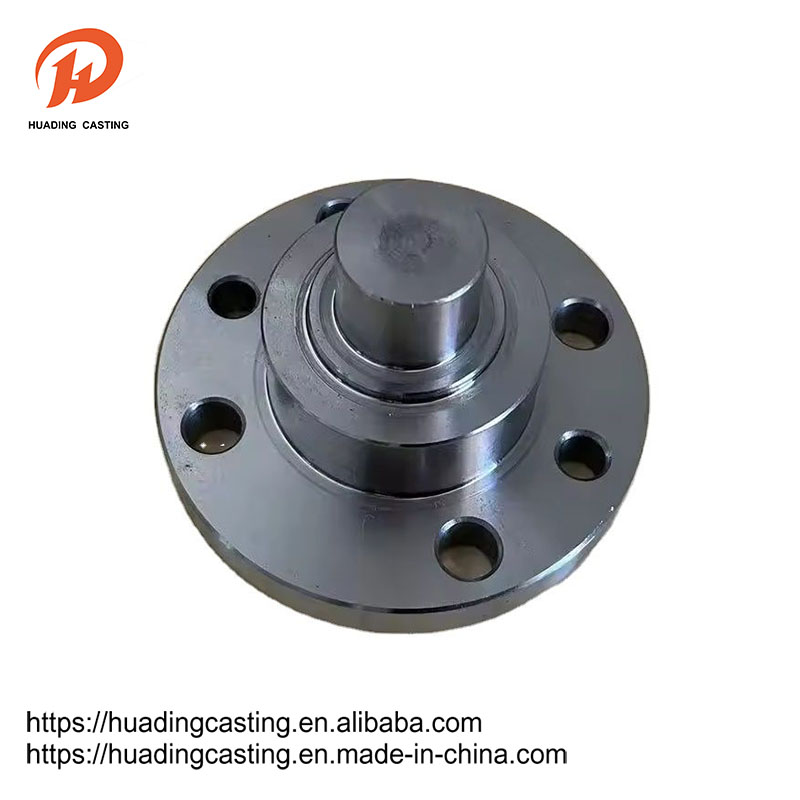

Flangia

La flangia è una parte collegata tra l'albero e l'albero, che viene utilizzato per il collegamento tra le estremità del tubo; È anche utile nella flangia sull'importazione e sull'esportazione dell'apparecchiatura per la connessione tra due dispositivi, come la flangia del riduttore. Collegamento alla flangia o giunto della flangia si riferisce a una connessione staccabile collegata da flange, guarnizioni e bulloni come gruppo di strutture di tenuta combinate. Ci sono buchi nella flangia e i bulloni rendono le due flange strettamente collegate. La flangia è sigillata con una guarnizione.

Invia richiesta

Descrizione del prodotto

Le flange sono divise in flange di connessione filettata (connessione del thread), flange saldate e flange di morsetto. Le flange vengono utilizzate in coppia, le flange di filo possono essere utilizzate per tubi a bassa pressione e flange saldate per più di quattro chilogrammi di pressione. Metti una guarnizione tra le due flange e fissale con bulloni. Lo spessore della flangia di pressione diversi è diverso, usano bulloni diversi. Pompe e valvole, se collegate a condutture, le parti locali di queste apparecchiature vengono anche rese in forme di flangia corrispondenti, note anche come connessioni della flangia. Tutte le parti di collegamento collegate da bulloni attorno a due aerei e chiusi contemporaneamente sono generalmente chiamate "flange", come la connessione dei tubi di ventilazione, e questo tipo di parte può essere chiamato "parti flangiate". Ma questa connessione è solo una parte dell'apparecchiatura, come la connessione della flangia e della pompa, non è bene chiamare la pompa "parti della flangia". Relativamente piccolo come le valvole, ecc., Possono essere chiamati "parti della flangia".

Parametro del prodotto

Dn	Giorno della pipa	Dimensione della connessione				C	N	H	Npt
Dn	A	D	K	L	n	C	N	H	Npt
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
