Descrizione del prodotto

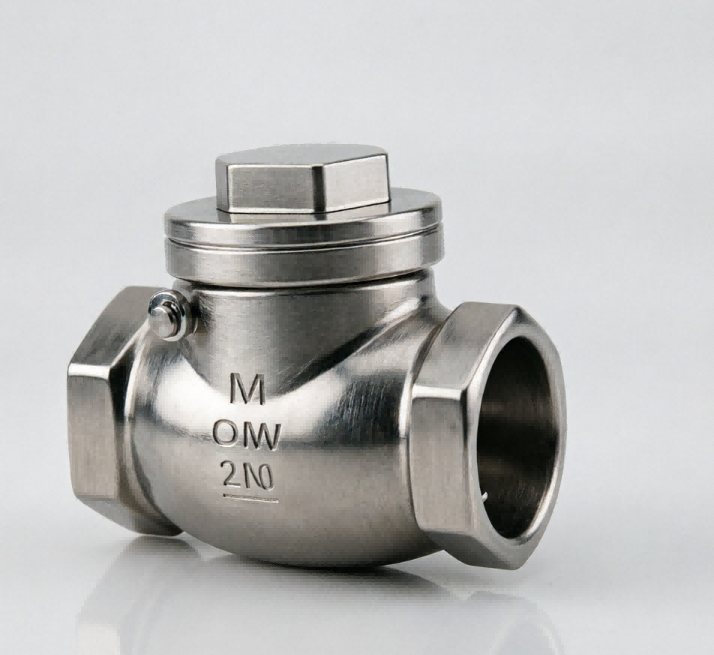

Nome: valvola di ritegno di sollevamento filettata H14

Materiale: acciaio inossidabile 201/304

Quantità minima richiesta: 10 pezzi

Pacchetto: imballaggio interno di sacchetto a bolle addensato e imballaggio esterno di cartone, o trasporto di pallet idoneo al mare

Spedizione: DHL, UPS, FedEx, LCL via mare ecc.

Tolleranza: lavorazione CNC di precisione, tolleranza ± 0,01 mm

Ispezione: ispezione completa CMM tedesca, zero difetti

OEM e ODM: OEM e ODM accettati, creazione rapida di campioni

Tempo: controllo di qualità rigoroso, consegna puntuale

Servizio:ampia selezione di materiali per parti personalizzate

La valvola di ritegno a sollevamento filettata H14 è una soluzione compatta e altamente affidabile progettata per impedire il riflusso nei sistemi di tubazioni di piccolo diametro. Combinando una struttura durevole con un design interno efficiente, è la scelta ideale per applicazioni di controllo dei fluidi residenziali, commerciali e industriali leggere.

Materiali durevoli e resistenti alla corrosione

Costruita per resistere ad ambienti operativi difficili, la valvola di ritegno H14 è disponibile in materiali di prima qualità tra cui acciaio inossidabile (SS201/304). Ciò garantisce un'eccellente resistenza alla ruggine, alla corrosione e alle alte temperature, rendendola adatta per acqua, vapore, olio e alcuni mezzi chimici corrosivi.

Efficiente meccanismo di sollevamento

Caratterizzato dal design classico della valvola di ritegno, l'H14 utilizza l'energia cinetica del fluido per aprirsi automaticamente e la gravità per chiudersi. Ciò garantisce una tenuta ermetica contro il riflusso senza la necessità di alimentazione esterna o funzionamento manuale, proteggendo efficacemente pompe e compressori dai colpi d'ariete e dai danni dovuti al flusso inverso.

Installazione semplice con estremità filettate

Progettato per comodità, il modello H14 è dotato di connessioni standard con filettatura interna (filettature NPT, BSP o G). Ciò consente un'installazione rapida, sicura e a prova di perdite su tubazioni di piccolo diametro (tipicamente da DN15 a DN50 / da 1/2" a 2"), riducendo significativamente i tempi di manodopera e i costi di installazione.

Sigillatura affidabile e manutenzione ridotta

I componenti interni sono lavorati con precisione per garantire una chiusura a tenuta stagna. Con una struttura semplice ma robusta, la valvola H14 richiede una manutenzione minima. Il suo ingombro compatto lo rende perfetto per spazi ristretti dove le valvole di ritegno a battente più grandi non possono adattarsi.

Applicazioni industriali versatili

La valvola di ritegno filettata H14 trova largo impiego in diversi settori tra cui:

Sistemi HVAC e idraulici: prevenzione del riflusso nelle linee di riscaldamento e di fornitura dell'acqua.

Controllo dei fluidi industriali: protezione della strumentazione sensibile e delle piccole pompe.

Oil & Gas: gestione del flusso unidirezionale nelle linee di carburante e lubrificazione.

Lavorazione chimica: gestione sicura dei fluidi corrosivi compatibili.

H14 Caratteristiche tecniche della valvola di ritegno a sollevamento filettata

Tipo	201/304
Misurare	DN15	DN20	DN25	DN32	DN40	DN50
Misurare	DN65	DN80	/	/	/	/

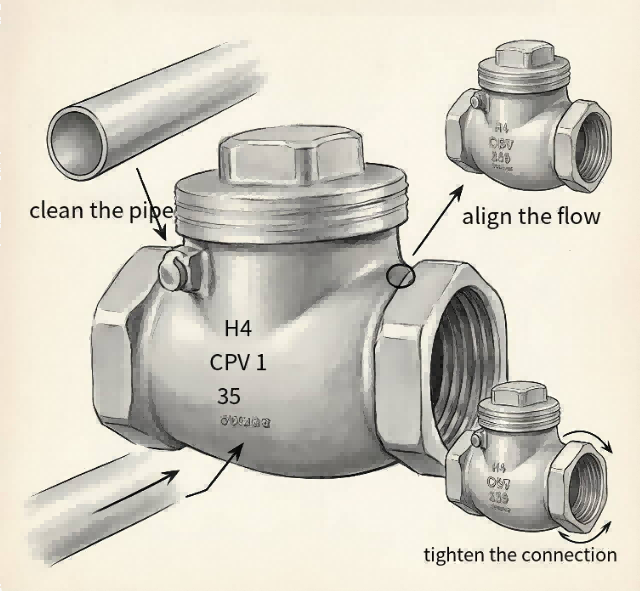

Linee guida per l'installazione delle valvole di ritegno

Per garantire prestazioni ottimali e prevenire danni al sistema, seguire rigorosamente queste linee guida di installazione:

Controllare la direzione del flusso

Questo è il passaggio più critico. Controllare sempre l'indicatore a freccia sul corpo della valvola. La freccia deve puntare nella stessa direzione del flusso del fluido. L'installazione della valvola al contrario bloccherà completamente la tubazione e potrebbe causare gravi danni alla pompa o alla valvola stessa.

Installare nella posizione corretta

Diversi tipi di valvole di ritegno hanno requisiti di posizione specifici:

Valvole di ritegno di sollevamento (ad esempio modello H14): il disco della valvola si chiude per gravità. Pertanto deve essere installato su tubazioni orizzontali. Se è necessario installarlo su una tubazione verticale, il flusso deve essere rigorosamente verso l'alto (dal basso verso l'alto).

Valvole di ritegno a oscillazione: devono essere installate su tubazioni orizzontali per garantire che il disco possa oscillare liberamente e sigillare correttamente.

Pulisci la conduttura

Prima dell'installazione, assicurarsi di pulire accuratamente la tubazione. Rimuovere eventuali detriti, scorie di saldatura, sporco o ghiaia. Le particelle estranee intrappolate tra il disco della valvola e la sede possono impedire la chiusura ermetica della valvola, causando perdite interne.

Collegamento e sigillatura corretti

Valvole filettate: quando si avvitano valvole di ritegno filettate (come l'H14), avvolgere le filettature maschio con nastro sigillante adeguato (nastro in teflon) o applicare sigillante per tubi. Non serrare eccessivamente poiché ciò potrebbe rompere il corpo della valvola o i raccordi.

Valvole flangiate: assicurarsi che le guarnizioni siano centrate e serrare i bulloni in modo uniforme secondo uno schema diagonale (a stella) per evitare sollecitazioni irregolari e perdite.

Mantenere i tratti di tubo diritti

Per ottenere le migliori prestazioni, si consiglia di avere un tratto rettilineo di tubo (almeno 5-10 volte il diametro del tubo) prima dell'ingresso della valvola. Ciò garantisce un flusso stabile e non turbolento, consentendo alla valvola di aprirsi e chiudersi senza intoppi.

Ispezione regolare

Dopo l'installazione, ispezionare regolarmente la valvola e i collegamenti della tubazione per individuare eventuali segni di perdite. Se la valvola inizia a produrre forti rumori (colpo d'ariete), prendere in considerazione l'installazione di un ammortizzatore o verificare se è necessario regolare la velocità di chiusura.
