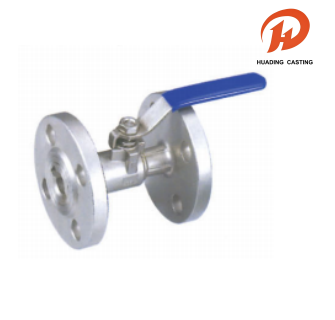

Valvole a sfera flangiate in un unico pezzo

Le nostre valvole a sfera con flangia monopezzo sono progettate per offrire prestazioni e affidabilità superiori in un'ampia gamma di applicazioni industriali. Progettate pensando alla versatilità, queste valvole supportano pressioni di esercizio di 1,6, 2,5, 4,0 e 6,4 MPa e sono disponibili in dimensioni che vanno da 1/2" a 10". Sono adatte per l'uso con diversi fluidi, tra cui acqua, gas, olio e acidi corrosivi come acido nitrico e acetico. Le valvole a sfera flangiate in un unico pezzo offrono un'eccellente adattabilità termica, funzionando efficacemente a temperature inferiori a 180°C con guarnizioni in PTFE o fino a 300°C con guarnizioni in PPL.

Invia richiesta

Descrizione del prodotto

Nome: valvole a sfera flangiate in un unico pezzo

Materiale: tabella seguente

Quantità minima richiesta: 100 pezzi

Pacchetto: imballaggio interno di sacchetto a bolle addensato e imballaggio esterno di cartone, o trasporto di pallet idoneo al mare

Spedizione: DHL, UPS, FedEx, LCL via mare ecc.

Tolleranza: lavorazione CNC di precisione, tolleranza ± 0,01 mm

Ispezione: ispezione completa CMM tedesca, zero difetti

OEM e ODM: OEM e ODM accettati, creazione rapida di campioni

Tempo: controllo di qualità rigoroso, consegna puntuale

Servizio:ampia selezione di materiali per parti personalizzate

Valvole a sfera flangiate in un unico pezzo

La sicurezza e la conformità sono fondamentali nella progettazione di queste valvole a sfera con flangia monopezzo. Aderiscono a rigorosi standard internazionali, con flange ANSI B16.5 e dimensioni faccia a faccia ANSI B16.10. Inoltre, su richiesta sono disponibili dispositivi antincendio (API 607) e antistatici per garantire la sicurezza operativa in ambienti pericolosi. Ogni unità viene sottoposta a test rigorosi secondo gli standard ANSI B16.34 e API 598. Che si tratti di utilità generale o di lavorazioni chimiche specializzate, le nostre valvole a sfera con flangia monopezzo forniscono una soluzione robusta, conforme e di alta qualità per le vostre esigenze di controllo dei fluidi.

Caratteristiche tecniche e disegno tipico delle valvole a sfera flangiate

NPS	1.6MPa、2.5MPa、4.0MPa、6.4MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Elenco dei materiali delle valvole a sfera

NOME DELLA PARTE	MATERIALE
CORPO	CF8M/WCB
POSTO A SEDERE	PTFE
CAP	CF8M/WCB
GUARNIZIONE DI TENUTA	PTFE/GRAFITE
PALLA	SS316
STELO	SS316
TENUTA DELLO STELO	PTFE
IMBALLAGGIO	PTFE/GRAFITE
PREMISTOPPA	SS316
PREMISTOPPA	CF8M/WCB
ARRESTA PIN	SS304
BULLONE PREMISTOPPA	SS304
ANELLO A SCATTO	65MN
MANIGLIA	KT33-8
IMPOSTARE IL BULLONE	SS304
