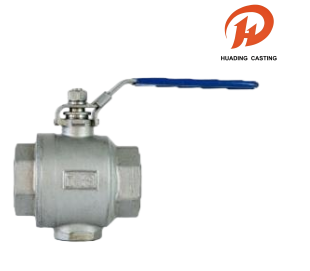

Valvole a sfera con collegamento a filettatura interna in due pezzi

Queste valvole a sfera in due pezzi con collegamento con filettatura interna sono dotate di un robusto corpo in fusione a cera persa e di uno stelo a prova di esplosione, garantendo sicurezza e durata. Progettate per la versatilità, le valvole sono conformi a standard di filettatura multipla (NPT, BSPT, DIN 2999, ISO 228) e supportano il montaggio diretto degli attuatori ISO 5211. Con una pressione di esercizio di 1000 PSI e il rispetto di rigorosi standard di test come API 598, queste valvole a sfera con collegamento a filettatura interna in due pezzi sono costruite per applicazioni ad alte prestazioni.

Invia richiesta

Descrizione del prodotto

Nome: valvole a sfera con collegamento filettato interno in due pezzi

Materiale: tabella seguente

Quantità minima richiesta: 100 pezzi

Pacchetto: imballaggio interno di sacchetto a bolle addensato e imballaggio esterno di cartone, o trasporto di pallet idoneo al mare

Spedizione: DHL, UPS, FedEx, LCL via mare ecc.

Tolleranza: lavorazione CNC di precisione, tolleranza ± 0,01 mm

Ispezione: ispezione completa CMM tedesca, zero difetti

OEM e ODM: OEM e ODM accettati, creazione rapida di campioni

Tempo: controllo di qualità rigoroso, consegna puntuale

Servizio:ampia selezione di materiali per parti personalizzate

Valvole a sfera con collegamento a filettatura interna in due pezzi

Queste valvole a sfera con collegamento a filettatura interna in due pezzi sono conformi agli standard di filettatura dei tubi, tra cui NPT, BSPT, DIN 2999 e ISO 228, e presentano un design a montaggio diretto ISO 5211 per gli attuatori insieme a un dispositivo di bloccaggio. Valutate per una pressione di esercizio di 1000 PSI (PN63) W.O.G, le valvole a sfera a due pezzi con connessione con filettatura interna sono rigorosamente testate secondo gli standard API 598, GB/T 13927 e ISO 5208 per garantire prestazioni affidabili in applicazioni impegnative.

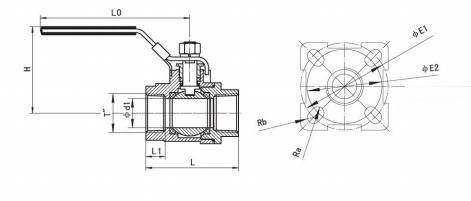

Caratteristiche tecniche e disegno tipico delle valvole a sfera

NOMINALE	TUBO	DIMENSIONE
DIAMETRO (mm)	FILO	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

Elenco dei materiali delle valvole a sfera

NOME DELLA PARTE	MATERIALE
CORPO	WCB CF8 CF8M
CAP	WCB CF8 CF8M
PALLA	SS304 SS304 SS316
POSTO A SEDERE	PTFE
STELO	SS304 SS304 SS316
GHIANDOLA	SS304
IMBALLAGGIO	PTFE
GUARNIZIONE	PTFE
RONDELLA	PTFE
NOCE	SS304
RONDELLA MOLLA	SS304
ARMADIETTO	SS304
MANIGLIA	SS304
COPERTINA	PLASTICA
